ハンディ ミニ仕様

センサー
1/7インチ CCD
赤外線カットフィルター
表示画素数
34万画素
画素ピッチ
4.52×4.52μm
走査方式
2:1インターレース
映像出力信号 NTSC コンポジットビデオ
画角
51°(水平) 39°(垂直)
焦点距離
f=2.1mm
明るさ
F=2.9
筐体素材
ヘッド(カメラ部):アルミ、本体:ABS樹脂
使用温度
0〜40℃
電源電圧
DC12V
消費電流
約110mA
画素サイズ 4.52×4.52μm
光の感度 最低照度18Lux(F=2.9)
                            ●仕様は予告なく変更することがあります。
フォーカス 1)カメラヘッド先端のレンズを締めたり緩めたりすることで、被写体距離と視野範
   囲を調整できます。
   約5mm〜無限大
(2)出荷時は約5cm〜無限大に設定してあります。
  ・近距離にピントを合わせるにはレンズを向かって左に回して調整します(緩め
   る方向)。
  ・被写界深度は近距離になるほど浅くな ります。
オプション
(拡大、望遠、広角)


・レンズアダプター:さらに接写拡大する場合に使用します。
・望遠レンズ:レンズアダプターと組合せて使用します。ある程度の距離を取って
          拡大撮影する場合に使用します。
・広角レンズ:模型撮影、防犯等に使用します。

詳細はオプションをご参照ください。

被写体距離と視野範囲(標準レンズ)
被写体距離(mm) 視野範囲
縦(mm) 横(mm)
2.6 3.4
10 6.7 9.0
20 12 16
40 25 33
80 52 69
150 98 130
映像サンプル(ハンディ ミニ、標準レンズ)

スピカーボックス ネットの映像

スケールの映像 目盛単位:1mm
被写体距離約5mmでの映像

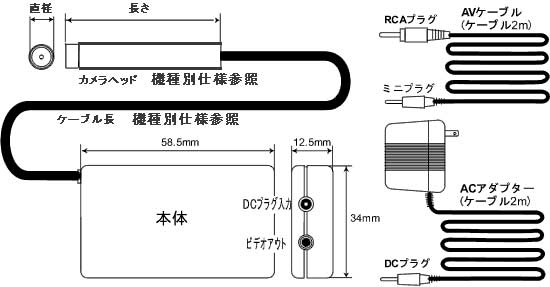

外観図



カメラヘッド部寸法:外径7.5mm、長さ42mm

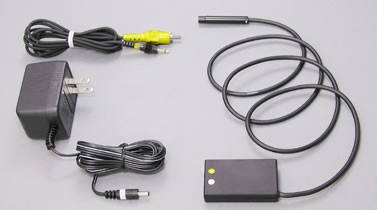

セット内容

CCDカメラ本体

ビデオケーブル

ACアfダプター

                       ●セット内容は予告なく変更することがあります。
